Jak działa panel fotowoltaiczny: od fotonu do gniazdka w domu

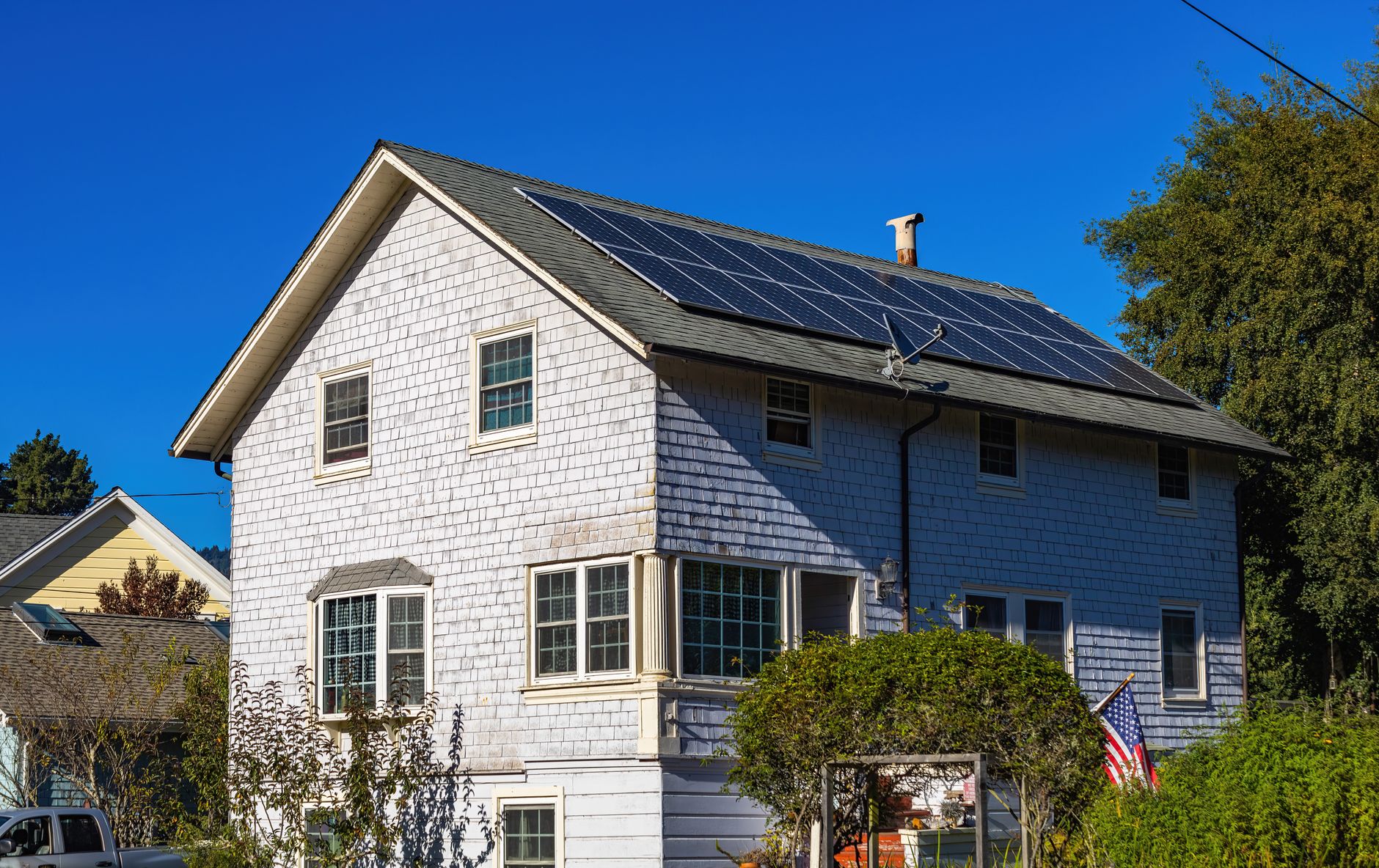

Jak działa panel fotowoltaiczny to pytanie, które pada zawsze, gdy na dachu sąsiada pojawia się kilkanaście granatowych prostokątów. Odpowiedź jest zaskakująco prosta: moduł produkuje prąd, ponieważ fotony światła wybijają elektrony z krzemowej płytki, a wbudowane w ogniwo pole elektryczne zmusza te elektrony do ruchu w jednym kierunku. Tak powstaje prąd stały. W module nie ma żadnej ruchomej części, nie ma paliwa, nie ma spalania i nie ma hałasu — jest tylko warstwa krzemu o grubości około 0,2 mm, siatka srebrnych ścieżek, folia EVA i hartowane szkło. Pojedynczy moduł ma zwykle 400–500 W mocy i powierzchnię około 2 m². Producenci gwarantują, że po 25 latach pracy taki panel zachowa co najmniej 85% pierwotnej wydajności, co czyni go jednym z najtrwalszych urządzeń w całym budynku. Poniżej rozkładamy cały proces na czynniki pierwsze — od pojedynczego fotonu po licznik energii.

Efekt fotowoltaiczny, czyli fizyka ukryta pod szkłem

Krzem w ogniwie nie jest czysty. Jedną warstwę domieszkuje się fosforem, dzięki czemu ma nadmiar elektronów, drugą borem, przez co brakuje w niej ładunków ujemnych. Na styku obu warstw powstaje złącze p-n i naturalna bariera potencjału, która zachowuje się jak jednokierunkowa bramka przepuszczająca elektrony tylko w jedną stronę.

Co dzieje się z pojedynczym fotonem

Foton o energii większej niż 1,1 eV, czyli praktycznie każdy z zakresu światła widzialnego, wybija elektron z wiązania krzemowego. Powstaje para elektron-dziura, którą pole złącza natychmiast rozdziela: elektron wędruje ku warstwie górnej, dziura ku dolnej. Różnica potencjałów na ogniwie sięga wtedy około 0,6 V, a energia nadmiarowa zamienia się w ciepło.

Srebrne ścieżki na froncie modułu zbierają uwolnione elektrony i prowadzą je do busbarów, a te do puszki przyłączeniowej z tyłu. Ponieważ jedno ogniwo daje ledwie 0,5–0,7 V, producenci łączą szeregowo 120 lub 144 połówkowe ogniwa i uzyskują napięcie rzędu 30–45 V przy prądzie około 13 A.

Moduły łączy się dalej w stringi po 8–20 sztuk, więc na wejściu falownika pojawia się już 300–600 V prądu stałego. Właśnie dlatego pytanie, jak działa panel fotowoltaiczny, ma sens wyłącznie w kontekście całej instalacji — pojedyncza płytka krzemu nie zasili nawet czajnika elektrycznego w kuchni.

Budowa modułu: warstwy, które decydują o trwałości

Przekrój panelu to sześć warstw: hartowane szkło o grubości 3,2 mm, folia EVA, ogniwa, druga folia EVA, tylna warstwa z poliestru lub drugie szkło oraz aluminiowa rama. Szkło przenosi uderzenie gradu o średnicy 25 mm lecącego z prędkością 80 km/h, a rama utrzymuje obciążenie śniegiem do 5400 Pa.

Technologia ogniwa decyduje o tym, ile watów zmieści się na metrze kwadratowym dachu. Konstrukcje PERC są najtańsze, TOPCon oferuje lepszą pracę przy rozproszonym świetle, a heterozłączowe HJT ma najniższy współczynnik temperaturowy. Moduły dwustronne dokładają 5–15% uzysku, jeśli podłoże pod nimi jest jasne, na przykład jasny żwir lub blacha.

Realny koszt jednego modułu 450 W to orientacyjnie 400–700 zł netto, czyli około 1 zł za wat. Degradacja wynosi 0,4–0,55% rocznie dla PERC i około 0,25% dla TOPCon, więc po dwóch dekadach różnica w produkcji między tymi technologiami sięga kilku procent rocznego uzysku.

Od prądu stałego do gniazdka: falownik, magazyn i sieć

Falownik zamienia prąd stały na przemienny o napięciu 230 V i częstotliwości 50 Hz, a jednocześnie śledzi punkt mocy maksymalnej układem MPPT. Sprawność europejska dobrych urządzeń wynosi 97–98%, cena modelu 5–10 kW to 4000–9000 zł, a żywotność 10–15 lat, czyli krócej niż samych modułów.

Falownik hybrydowy zarządza dwoma obiegami energii naraz. Kto rozumie, jak działa silnik hybrydowy w samochodzie, od razu złapie zasadę: układ sam decyduje, czy w danej chwili korzystać z produkcji bieżącej, czy z zapasu. Magazyn 5–10 kWh kosztuje 3000–4000 zł za każdą kilowatogodzinę pojemności użytecznej.

Sensowność inwestycji rośnie wraz ze zużyciem własnym. Osoby sprawdzające, jak działa pompa ciepła w parze z modułami, szybko zauważają synergię: urządzenie pobiera najwięcej prądu w dzień, a sama instalacja fotowoltaiczna wtedy produkuje. Autokonsumpcja rośnie wówczas z typowych 25–30% do nawet 60–70%.

Ile energii daje instalacja 5 kWp

W polskich warunkach jeden kilowat mocy zainstalowanej na dachu południowym o nachyleniu 30 stopni daje 950–1050 kWh rocznie. Instalacja 5 kWp wyprodukuje więc około 5000 kWh, czyli tyle, ile zużywa czteroosobowa rodzina z pojemnościowym podgrzewaczem wody i klimatyzacją używaną przez dwa letnie miesiące.

Wydajność w praktyce: pory roku, temperatura i zacienienie

Kto pyta, jak działa fotowoltaika w zimie, zwykle zakłada najgorsze. Tymczasem panele pracują także przy zachmurzeniu, tyle że z mocą 10–20% nominalnej. Grudzień daje jednak zaledwie 2–3% rocznego uzysku, a szczyt przypada na maj i czerwiec, gdy produkcja bywa dziesięciokrotnie wyższa.

Wbrew intuicji upał modułom szkodzi. Współczynnik temperaturowy mocy wynosi od minus 0,26 do minus 0,35% na każdy stopień powyżej 25°C, a rozgrzana blachodachówka potrafi wypchnąć panel do 65°C. To dlatego pytanie, jak działa panel fotowoltaiczny w bezchmurny lipcowy dzień, ma prostą odpowiedź: gorzej niż w chłodny kwietniowy poranek.

Zacienienie jednego ogniwa obniża produkcję całego stringu, dlatego przy kominie czy anteninie stosuje się optymalizatory mocy w cenie 250–350 zł na moduł. Instalacja 5 kWp ogranicza emisję o mniej więcej 3,5 tony CO2 rocznie, co ma znaczenie dla każdego, kto rozumie, czym jest efekt cieplarniany i jak działa bilans węglowy budynku.

Autokonsumpcja: jak dopasować domowe nawyki do produkcji

W rozliczeniu net-billing sprzedajesz nadwyżki po cenie giełdowej, a odkupujesz po cenie detalicznej z opłatami dystrybucyjnymi. Różnica sięga dwukrotności, więc każda kilowatogodzina zużyta na miejscu jest warta znacznie więcej niż wyeksportowana. Przesuwanie zużycia na godziny 10:00–15:00 to najtańsza optymalizacja, jaka istnieje.

Zacznij od największych odbiorników. Zmywarka, pralka i suszarka uruchomione w południe zużyją energię niemal darmową. Lodówka pracuje całą dobę, ale jej zużycie spada, gdy wiesz, jak przechowywać warzywa w lodówce bez zapychania kratek wentylacyjnych. Podobnie działa rozsądny plan tego, jak zorganizować małą kuchnię, by płyta indukcyjna nie sąsiadowała z chłodziarką.

Instalacja 5 kWp z montażem kosztuje orientacyjnie 20 000–30 000 zł brutto, a z magazynem energii o pojemności 10 kWh nawet 55 000 zł. Przy autokonsumpcji na poziomie 50% i typowych cenach prądu prosty okres zwrotu wynosi 7–9 lat, a przy wysokim zużyciu własnym schodzi poniżej sześciu.

• Odkurzacz piorący uruchamiany w słoneczne popołudnie — praktyczne, gdy sprawdzasz, jak usunąć plamy z dywanu po świątecznym przyjęciu
• Lampy fitosanitarne LED dla osób szukających porad, jak dbać o rośliny doniczkowe w ciemnym mieszkaniu od północy
• Elektryczna bieżnia lub trenażer rowerowy dla tych, którzy planują, jak zacząć biegać po 40 bez obciążania stawów
• Ładowanie tabletu i głośnika, gdy testujesz najlepsze aplikacje do nauki języków podczas porannej kawy
• Pompa cyrkulacyjna ciepłej wody sterowana czasowo — konkretna odpowiedź na pytanie, jak oszczędzać wodę w domu i prąd naraz
• Klimatyzator w sypialni schładzający pomieszczenie przed nocą, co doceni każdy, kto wie, jak wybrać materac do spania odpowiedni dla siebie

Jak działa panel fotowoltaiczny w pochmurny dzień?

Moduł nie potrzebuje bezpośredniego promieniowania słonecznego, bo reaguje także na światło rozproszone, które przebija się przez chmury. Przy gęstym zachmurzeniu produkcja spada do 10–20% mocy nominalnej, przy lekkiej mgle utrzymuje się na poziomie 30–40%. Instalacja 5 kWp wygeneruje więc w listopadowy deszczowy dzień około 2–4 kWh zamiast letnich 30 kWh. Technologie TOPCon i HJT radzą sobie w takich warunkach nieco lepiej od klasycznego PERC, bo mają wyższą czułość na niebieską część widma. Krótkotrwałe rozjaśnienie chmur potrafi natomiast wywołać efekt soczewki i chwilowo podnieść moc powyżej wartości katalogowej, co falownik obsługuje bez problemu.

Czy panele fotowoltaiczne trzeba myć i serwisować?

Dachy o nachyleniu powyżej 15 stopni w większości przypadków czyszczą się samoczynnie podczas intensywnych opadów deszczu. Mycie ma sens tam, gdzie osadza się pył budowlany, pyłek drzew iglastych, odchody ptaków albo sadza z sąsiednich kominów. Warstwa brudu potrafi obniżyć uzysk o 3–8% rocznie, a w skrajnych sytuacjach nawet o 15%. Usługa mycia demineralizowaną wodą kosztuje 8–15 zł za moduł i wystarcza raz na dwa lata. Poza tym instalacja wymaga jedynie okresowego przeglądu elektrycznego co pięć lat, kontroli momentu dokręcenia śrub konstrukcji oraz odkurzenia kratek chłodzących falownik, który jako jedyny element ma wentylator.

Co się dzieje z nadwyżką energii z paneli?

Energia, której dom nie zużyje w danej chwili, płynie przez licznik dwukierunkowy do sieci energetycznej i zostaje sprzedana operatorowi po cenie rynkowej z danej godziny. Środki trafiają na depozyt prosumencki, z którego pokrywasz późniejsze rachunki przez dwanaście miesięcy. Niewykorzystana nadwyżka jest po tym okresie wypłacana w gotówce, ale tylko do wysokości 20% jej wartości. Alternatywą jest magazyn energii albo przekierowanie nadmiaru na grzałkę bojlera przez sterownik typu power diverter kosztujący 1500–2500 zł. To rozwiązanie bywa tańsze niż akumulator i podnosi autokonsumpcję o kilkanaście punktów procentowych.
